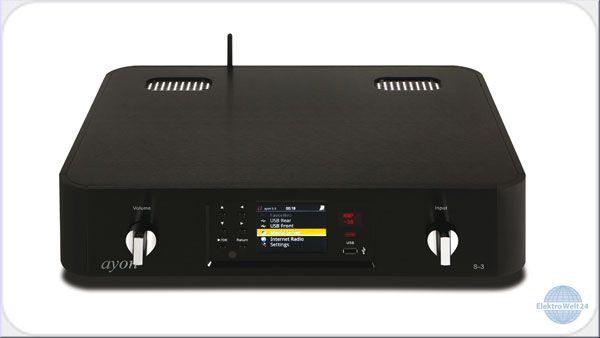

Ayon S-3 - der Netzwerkstreamer mit Röhrentechnologie.
Der Ayon Audio S3 verbindet die neuen digitalen Medien wie Streaming auf einzigartige Weise mit den klanglichen Eigenschaften der Röhre. Wenn man sich dem Gerät nähert fallen einem als erstes einmal die Lautstärkerregler auf der Front auf. Einmal auf die Rückseite geschaut gibt es da noch diverse Digitaleingänge die man vielleicht nicht erwartet. Gänzlich ungewöhnlich sind dann die weiteren analogen Eingänge. Also mehr als nur ein Streamer.
Alle Baugruppen für ein Musikcenter der Neuzeit sind eigentlich schon vorhanden, DA- Wandler, eine kräftige Ausgangsspannung liefernde Röhrenausgangsstufe mit der Königstriode 6H30… also wieso nicht einfach alles auf die Spitze treiben, integrieren und ohne viel Verkabelung bei höchstem Aufwand das Ganze um einen integriertem DA- Wandler sowie analoge Eingänge erweitern ?
Somit können bei Bedarf digitale und analoge Quellen angeschlossen werden und dank der Pegelanpassung können sowohl niedrigere Spannungen bevorzugende Transistorvorstufen als auch höhere Spannung liebende Röhrenvorstufen perfekt angepaßt werden. Natürlich gibt es auch für beides optimierte fest schaltbare Pegelstufen. Natürlich erlaubt diese Pegelanpassung dank der kräftigen Ausgangsstufe auch den direkten Anschluss and eine Endstufe oder einen aktiven Lautsprecher. Eine ungeheure Flexibilität - eben typisch Ayon.
Schauen wir uns die Technik einmal näher an:
Die Ausgangsstufe ist die wohl mit Abstand kürzeste und direkteste Schaltung die man mit der 6H30 Röhre aufbauen kann. Ohne Gegenkopplung und frei laufend kann diese Ausgangsstufe ungehemmt aufspielen und hat trotzdem eine hohe Bandbreite ohne irgendeine Schwingneigung bei reduziertem Ausgangswiderstand. Die symmetrischen Ausgänge werden komplett separat und in echter symmetrischer Schaltung bedient !
Versorgt wird die 6H30 mit einer eigenen Stromversorgung und verbunden mit einer besonderen Pegelanpassung die es in sich hat. Diese arbeitet mit Analog Switches, daß heißt es wird ein analoges Widerstandswerk geschaltet - also keinerlei klangschädigende digitale Regelung welche die Auflösung der Digitalsektion reduziert ! Natürlich kann man auch feste unregelbare Verstärkungsfaktoren vorwählen.
Es stehen zwei getrennte Netzteile für jede Sektion zur Verfügung: Digitalteil und Analogteil. Die Stromglättung wird in einer Kombination von Kondensatoren und Chokes realisiert - also zur Stromspeicherung verwendete Spulen. Eingebettet in eine Röhrengleichrichter Schaltung wurde hier wirklich alles getan um bestmöglichen Klang zu realisieren.
Dazu kommen DA Wandler in einer kanalgetrennten symmetrischen Schaltung zum Einsatz. Diese werden in einer mehr als außergewöhnlichen Schaltung von separaten Clocks durch eine zweifache Jittertaktung angesteuert. Sowohl die externen als auch die internen digitalen Signale gehen durch ein Upsampling welches selbstverständlich auch abgeschaltet werden kann.
Die Streaming Plattform wurde mit einem Österreichischen Partner vor Ort entwickelt und speziell für den Ayon S3 verfeinert. Vom Netzteil über Softwareveränderungen bis hin zur internen Struktur. Die absolute Besonderheit ist eine zusätzliche Masterclock vom Streamer zum internen DAC.
Der Ayon S3 - neueste Technologien im Verbund mit bewärten Klassikern
Unterstützte Datenformate:
FLAC: 16/24 Bit, 44- 1-192kHz (192kHz nur über LAN und USB)
LPCM: 16/24 Bit, 22-192kHz (192kHz nur über LAN und USB)
WMA-9: 16 Bit, 8-48kHz
MP3: 8-320 kBit/s, 8-48kHz
AAC, HE-AAC: 8-320 kBit/s, 24-96kHz
Ogg Vorbis: 16Bit 32-48kHz
AIFF: Ab Februar 2012 kostenfrei durch Internet update
Gapless: Ab Februar 2012 kostenfrei durch Internet update
vTuner: Internetradio mit mehr als 10000 Radiostationen
Weitere, nicht direkt vom S-3 unterstützte Datenformate können von Software wie zB. Asset UPnP-Server (nicht im Lieferumfang enthalten)
die auf einem Computer installiert ist on the fly (d. h. während des Abspielens) in ein für den S-3 verständliches Format umgewandelt werden.
Produkteigenschaften
- Netzwerkstreamer
- DA-Wandler
- Vorstufe
- Class-A Röhrenausgangstufen mit 2x 6H30
- 1 x 6Z4 oder 6CP4 Röhrengleichrichter
- 2 Line Eingänge
- 6 Digital Eingänge (1x SPIDF, 1x TosLink, USB, I2S, AES/EBU, BNC)
- 1 Digital Ausgang (SPDIF)
- 2 Analog Verstärker-Ausgänge ( 2x RCA und 1x XLR )
- 1 Analog Ausgang (RCA)
- Volume RC
- Input RC
- Display dimmer & mute function
Technische Daten
- Bezeichnung: Ayon S-3
- Gerätetyp: Netzwerkstreamer, Digital/Analog Wandler, USB In, Vorstufe mit Volume
- Samplingrate: 192kHz / 24 bit
- Röhren Analogausgang: 2 x 6H30
- Röhren Stromversorgung: 1 x 6Z4 oder 6CP4
- Dynamik: > 118dB
- Kanaltrennung: >105dB 20 Hz bis 20 kHz
- Lautstärkesystem: Elektrisch-Analog gesteuert
- Lautstärke-Betriebsart: Variabel oder Fixed (Audio-Signal wird direkt zur Röhren-Ausgangsstufe geführt)
- Ausgang RCA/LOW: 2- 2V fixed oder 0-2- 2V rms var-
- Ausgang RCA/HIGH: 4- 4V fixed oder 0-4- 4V rms var-
- Ausgang XLR/LOW: 4- 4V fixed oder 0-4- 4V rms var-
- Ausgang XLR/HIGH: 8- 8V fixed oder 0-8- 8V rms var-
- Ausgangswiderstand: 300 Ohm (RCA) / 300 Ohm (XLR)
- Digital-Ausgänge: 75 Ohm S/PDIF (RCA)
- Digital-Eingänge: 75 Ohm S/PDIF (RCA bis 24/192kHz)
TosLink (bis 24/192kHz)
110 Ohm AES/EBU (bis 24/192kHz)
75 Ohm BNC (bis 24/192kHz)
I2S (bis 24/192kHz)
Gerätevorderseite: USB Typ-A für USB-Stick/Festplatte
Geräterückseite: USB Typ-A für USB-Stick/Festplatte
- Netzwerk-Eingänge: Wi-Fi Antenneneingang RP-SMA 802- 11b/g UTP RJ45 10/100 Mbps Netzwerkbuchse
- Rauschabstand: > 119 dB
- Jitter über alles: <10 Picosekunden Spitze zu Spitze
- Bandbreite: 20Hz - 20kHz +/- 0- 3dB
- Gesamte harmonische Verzerrung bei bei 1kHz: < 0- 002%
- Analog-Hochpegel Ein- und Ausgänge: 2 Paar RCA ein und 1 Paar RCA aus (2V fixed)
- Analog-Verstärker-Ausgänge: 1 Paar / RCA und 1 Paar / XLR
- Leistungsaufnahme: 55W
- Abmessungen (B x T x H incl Terminals und Füße): 48 x 39 x 12 cm
Diesen Artikel haben wir am Montag, 28. Oktober 2013 in unseren Katalog aufgenommen.
